A28/38 B 20H7 Kupplung
Artikelnummer: 85004105Detaillierte Produktbeschreibung

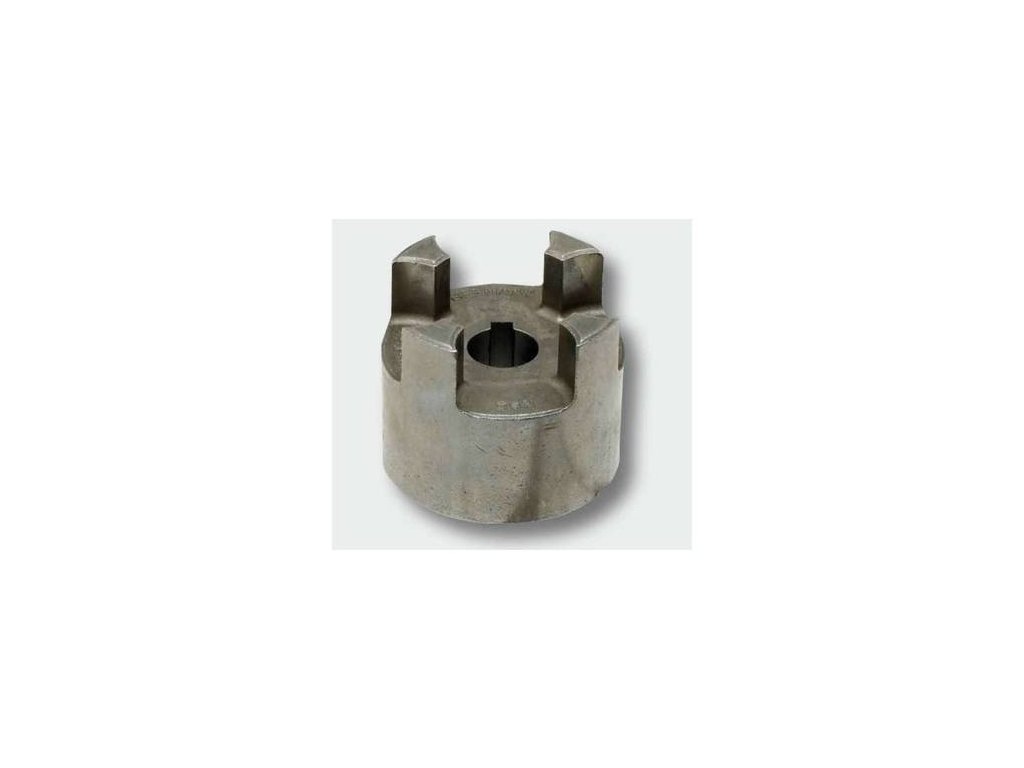

A28/38 B 20H7 Kupplung
Kupplungshälfte
Mit Bohrung und Passfedernut
Elastische Kupplungen dienen der Drehmomentübertragung und der Schwingungsdämpfung. Sie gleichen kleine Fluchtungsfehler aus und dienen zum Ausgleich von Winkelversatz zwischen den zu kuppelnden Wellen.
Die Kupplung besteht aus zwei Naben und einer elastischen Mitte. Die Naben sind in A- oder B-Ausführung erhältlich und können miteinander kombiniert werden. Die Naben sind aus Gusseisen oder Stahl gefertigt. Der Kupplungskranz besteht aus thermoplastischem Kunststoff und ist in den Härten 92° Shore und 98° Shore erhältlich. Die Kupplungen werden als unbearbeitete Rohlinge ohne Bohrungen oder mit Langloch für einen Stift sowie mit Klemmnabe oder mit Bohrung für eine Taperlock-Klemmbuchse geliefert.
Betriebstemperatur von -40°C bis 125°C

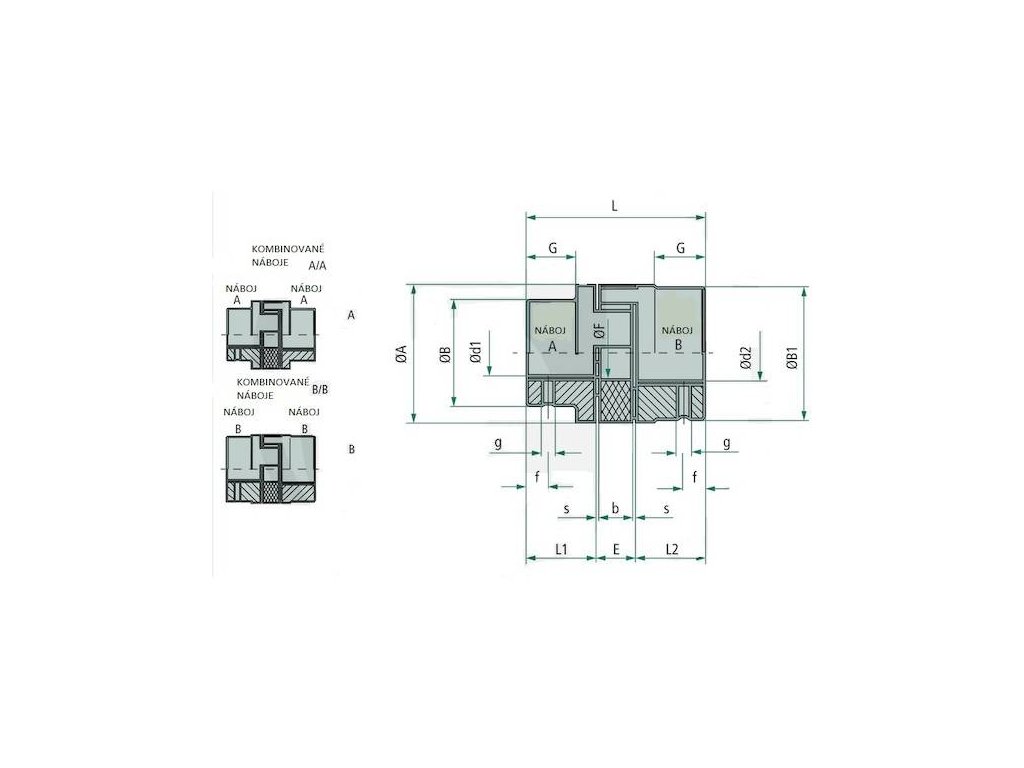

Zusätzliche Parameter
| Kategorie: | Hydraulikpumpe |
|---|---|
| Maß A: | 65 mm |
| Maß B: | 15 mm |
| Maß S: | 2,5 mm |
| Drehzahl max. (U/min.): | 14000 |
| Kupplungstyp: | Nabentyp B |
| Maß B1: | 65 mm |
| Maß D2: | 20 mm |
| Maß E: | 20 mm |
| Maß F: | 15 mm |
| Maß G: | M6 |
| Maß L: | 90 mm |
| Maß L1+L2: | 35 mm |
| Material: | Ocel |
| Passfeder: | 6 mm |
